設備機器情報


設備名称 小型動ひずみ測定器
メーカ・
型式
(株)東京測器研究所製
小型動ひずみ測定器・DC-204R
用途 ひずみゲージ※から得られる電気信号を増幅し、ひずみ量として測定するための装置で、高い周波数応答性があるため変化の早い現象の計測が可能である。
※ひずみゲージとは機械的な寸法の微小変化(ひずみ)を電気信号として検出するセンサで、材料や構造物の表面に接着して使用する。
仕様 測定チャンネル数:4
測定対象:ひずみ、電圧
測定範囲:ひずみ ±80000×10-6、電圧   ±20V
測定精度:ひずみ ±0.2%フルスケール、電圧   ±0.3%フルスケール
サンプリング周期:DC~10kHz
データの記録:コンパクトフラッシュ
計測条件設定、計測モニタリング等のため、パソコンと専用ソフトが必要(動ひずみ測定器とパソコンはUSB接続)
利用料金 ¥1,540 円/時間(県外居住者の場合、5割加算となります。)

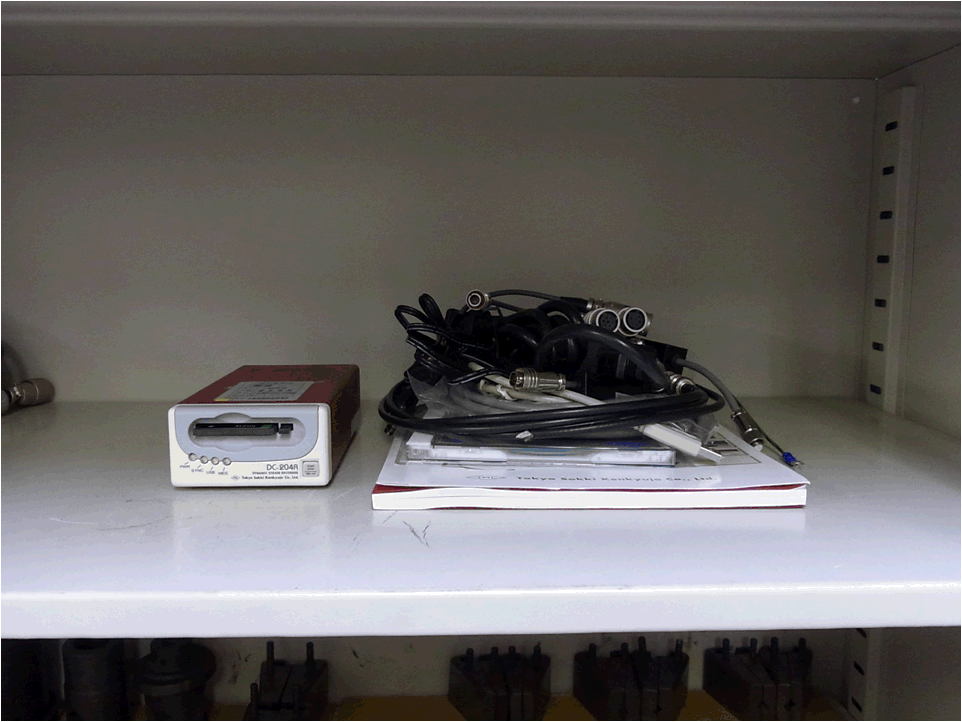

外観
導入年月 2011/02
設置場所 中越技術支援センター
