| 設備名称 | マイクロフォーカスＸ線ＣＴ装置 | |
| メーカ・ 型式 |
NIKON METROLOGY製 計測用X線CTシステム MCT225 |
|
| 用途 | X線透視三次元画像による非破壊でのコンピュータ断層検査 | |
| 仕様 | [構成] ・マイクロフォーカスX線CT装置 ・データ解析用PC 解析用ソフトウェア:CT Agent、CT Pro、VGStudio MAX（VolumeGraphics社） [装置仕様] ・X線源 開放管X線源（タングステンフィラメント） ・最大管電圧 225kV ・最大電流 2mA ・最大出力 225W ・最小焦点サイズ 3μm ・照射方向／方式 水平方向／コーンビーム方式 ・幾何倍率 約1.6倍～150倍 ・寸法測定精度 9+L（mm）／50μm （VDI/VDE2630に準拠） ・解像度 2,000*2,000 4.0Mピクセル 16ビット 65,536諧調 ・試料台 φ300mm （回転テーブル）,他 ・移動範囲 X:480mm Y:450mm Z:730mm R:360deg ・最大観察サイズ 約φ240mm h:450mm （最大搭載サイズ φ500mm h:800mm） ・最大搭載重量 50kg （精度保証時の重量:5kg以内） ※上記はカタログ値のため、詳細につきましてはご相談ください |
|

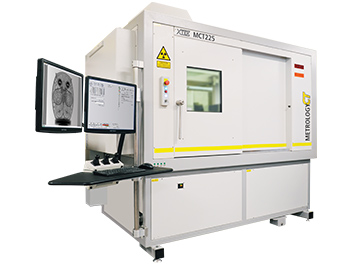

| 利用料金 | ¥5,920 円／時間（県外居住者の場合、５割加算となります。） |  外観 |
| 導入年月 | 2017/01 | |
| 設置場所 | 下越技術支援センター | |
