 競輪(公益財団法人JKA)補助事業

 下記設備は競輪((公財)JKA)の補助事業(機械振興補助事業 )により設置しました。

設備名称 インピーダンスアナライザ
メーカ・
型式
日置電機(株)製 IM7587(本体),IM9202(テストフィクスチャ)
用途 インピーダンスアナライザは、電子部品等の電気的特性を評価する機器であり、電気的特性の指標であるインピーダンス、キャパシタンス、リアクタンス等の高周波特性を測定するための測定器です。専用のテストフィクスチャを使用することで簡単かつ安定した試料測定が可能になります。
仕様 ・測定周波数:1MHz~3GHz
・確度保証範囲:100mΩ~5kΩ
・基本確度:Z:0.65% rdg,θ:0.38°
・測定信号レベル:-40.0dBm~1.0dBm(測定周波数による)
・テストフィクスチャ:2端子部品用(測定周波数範囲 DC 〜600MHz)

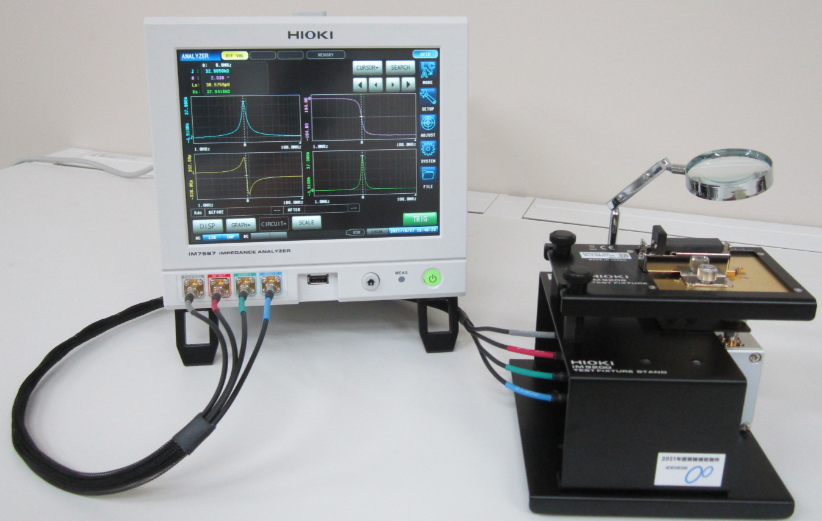

インピーダンスアナライザ
利用料金 【依頼試験】   4,100円/1試料1時間
【機器貸付】   1,350円/時間
設置年度 令和3年度
設置場所 下越技術支援センター
