| 設備名称 |
三次元粗さ・輪郭形状測定機 |
| メーカ・型式 |
㈱ミツトヨ製 フォームトレーサCS-3000・3Dユニット |
| 用途 |
表面粗さや輪郭形状が測定できます。 |
| 仕様 |
『検出器（測定範囲/分解能）』
5mm/0.08μm
0.05mm/0.0008μm
『ｘ軸駆動部』
測定範囲 100mm
分解能 0.05μm
真直度 0.2μm
『適合規格』
ＪＩＳB0601（1984,1994,2001）,
ISO,DIN,MOTIF,CNOMO |

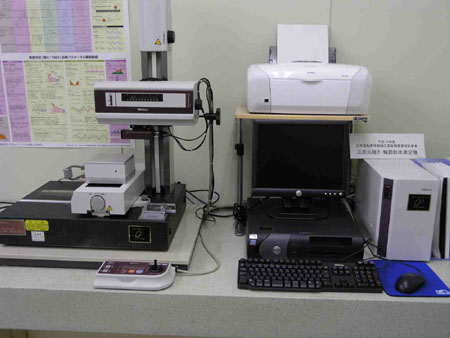

外観 |
| 利用料金 |
【依頼試験】
表面粗さの測定
2,980円/試料・5箇所まで
520円/1箇所増すごとに
点群又は形状曲線の測定
4,000円/1固定30分まで
1,290円/30分増すごとに
【機器貸付】
1,610円/時間 |
| 設置年度 |
平成１６年度（完了報告書） |
| 設置場所 |
上越技術支援センター |
|
