センシング技術の農業応用に関する調査研究 事例紹介(その4) 「トマトの茎径センサ」

　「センシング技術の農業応用に関する調査研究」プロジェクトでは、AI・IoT時代の農業を見据え、最適な方法で農作物の生育情報を取得することにチャレンジしています。 得られた生育情報は養水分管理などの生産工程の自動化に活用でき、次世代の農業に貢献できるものと考え、研究開発に取り組んでいます。

　今回は事例紹介(その3)「トマト栽培ほ場で様々なセンサのデータ収集」で使用した茎径センサについて紹介します。

１．トマト茎径センサについて

　トマト茎径センサは、トマトの茎の写真を画像処理することにより茎径を計測します。図1はUSB接写カメラを用いたトマトの茎の撮影風景、図2はカメラで撮影した写真です。 写真からわかるようにトマトの茎以外にも、シートに印刷された数字、枯れ枝、薬剤のしみなどが撮影されているので、これらを除かなければ画像処理が難しくなります。
　そこで今回は茎以外の物が写らないようにするための治具を3Dプリンタで試作しました。図3は治具の写真で、USB接写カメラの取付口と茎の背景板で構成されています。 さらに枯れ枝や薬剤などが背景板につかないよう、背景板を升のような形にするなどの改良を加えながら実験を繰り返しています。図4は改良した治具で計測している風景です。

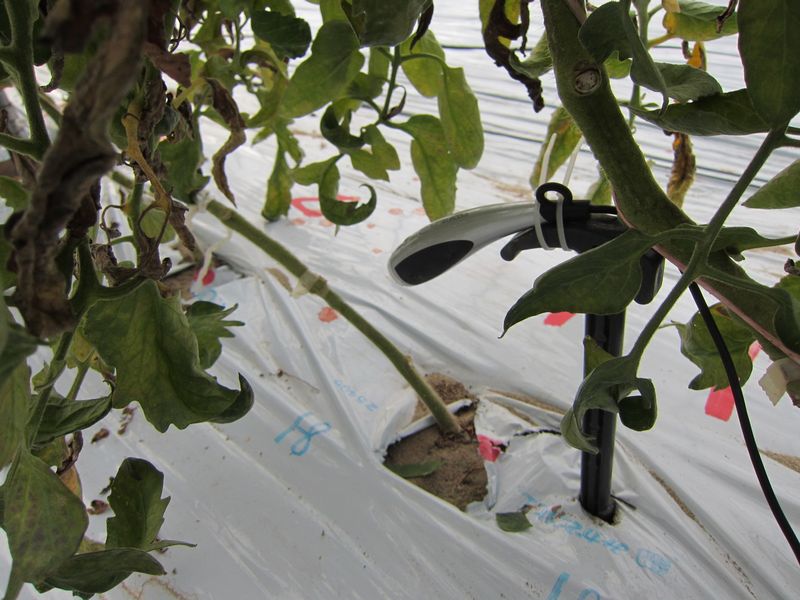

図1　トマトの茎の撮影風景

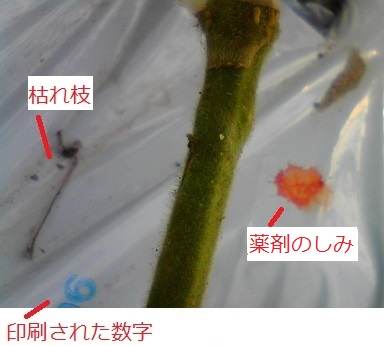

図2　茎の撮影画像

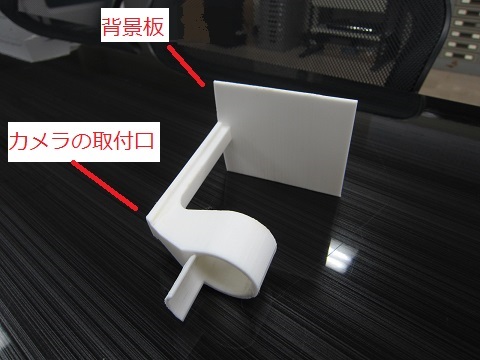

図3 茎撮像用の試作治具

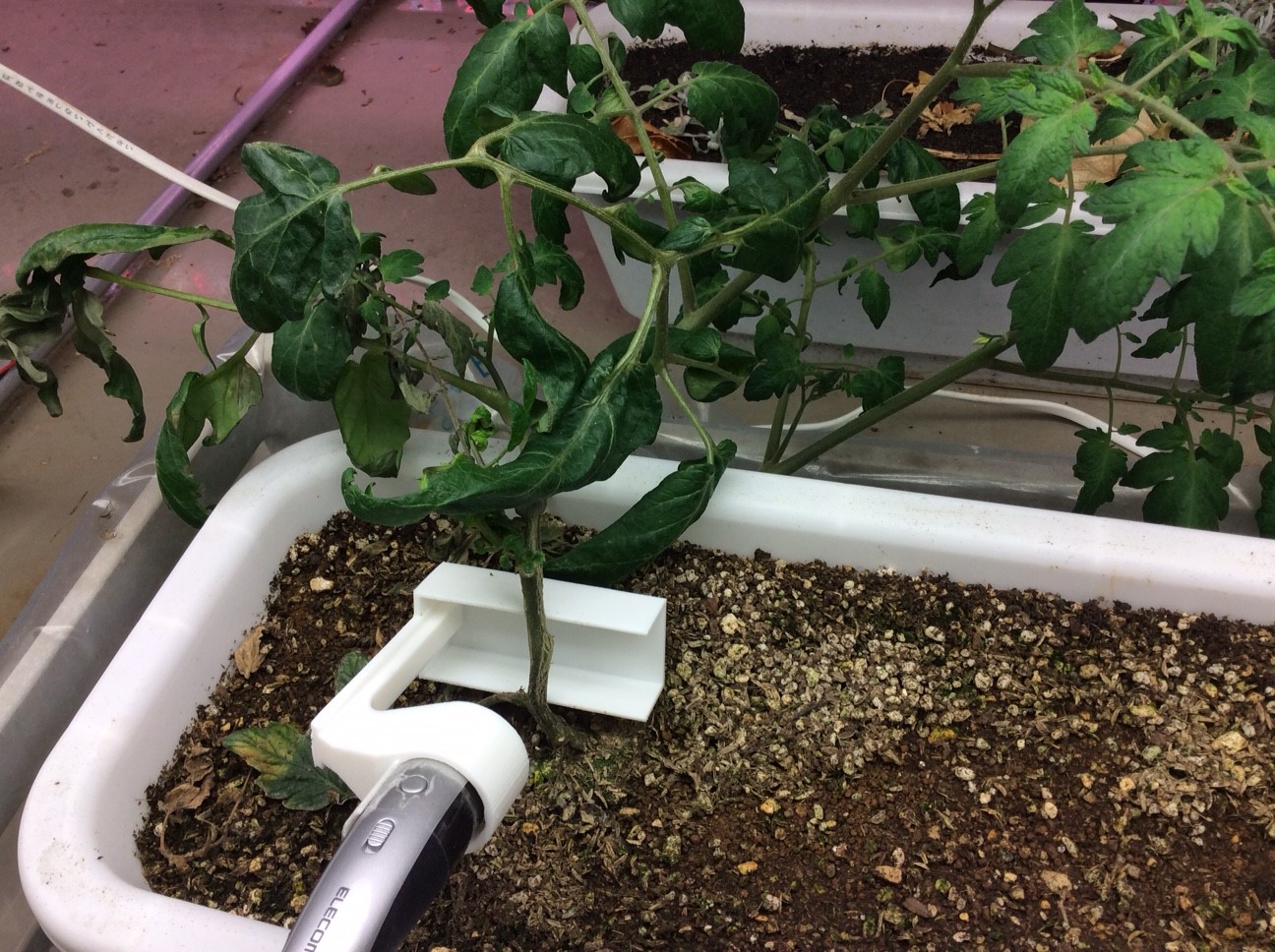

図4　試作治具を用いた計測風景

２.画像処理

　試作した治具を使用してトマトの茎を撮影し、画像処理にて茎径を求めました。今回は茎の抽出にHSL色空間によるフィルタリングを使用しました。 HSL色空間は色相(H:Hue)、彩度(S:Saturation)、輝度(L:Lightness)の3次元で構成される空間で、この3つのパラメータで色を表すことができます(図5)。
　この色空間上に破線のような閾値を設けて、背景板の色とそれ以外の色(茎の色)を分けました。 背景板は白色なので、Sが小さく、Lが大きい閾値に設定しました。
　画像処理の結果を図6に示します。右の写真は閾値で分けた背景板の色を黒く、それ以外の色を白く塗りつぶした画像です。 最後に白い部分の幅を数箇所計測し、その平均から茎径を算出しました。

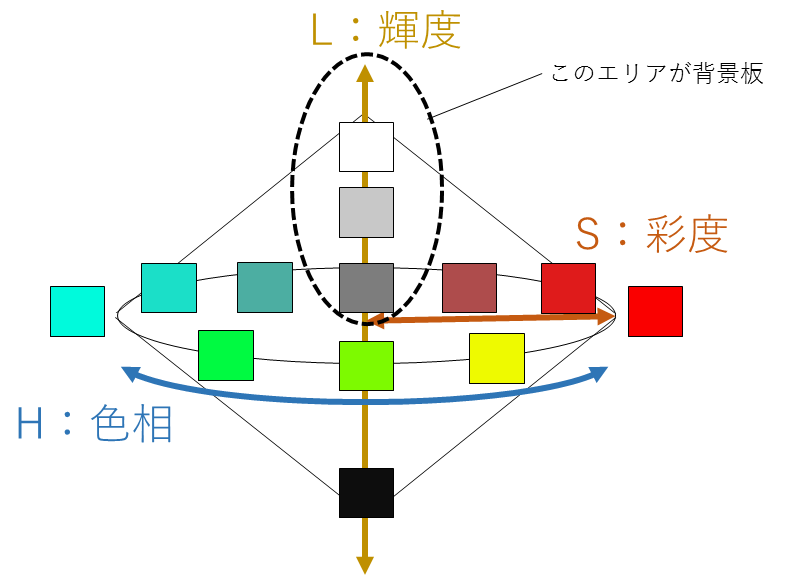

図5　HSL色空間と閾値

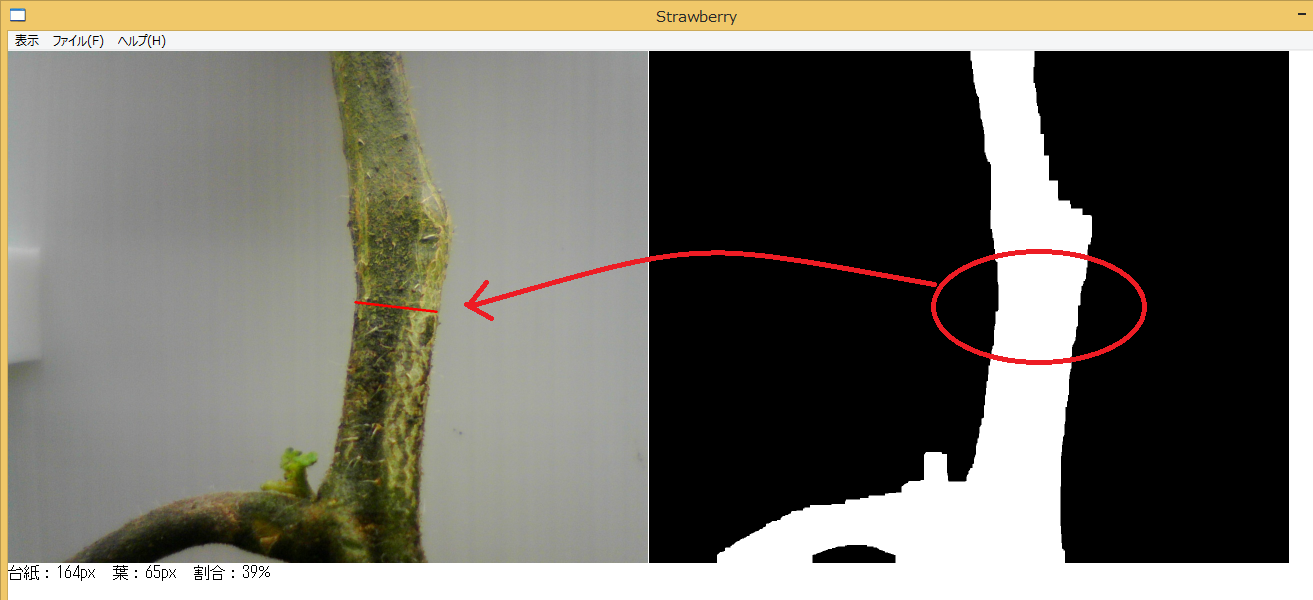

図6　茎の画像処理と茎径算出(左：処理前画像、右：画像処理結果)

　

３.測定結果

　実際にトマトの茎径を1月25日から1月30日まで10分間隔で計測しました。 図7は計測結果で、茎径の増加していく様子がみられます。
　グラフの矢印の部分で茎径の値が大きく変動していますが、これは茎に虫が付いていたことが原因でした(図8)。 このような場合でも正しい茎径を算出できるような改良を今後も検討したいと思います。
　

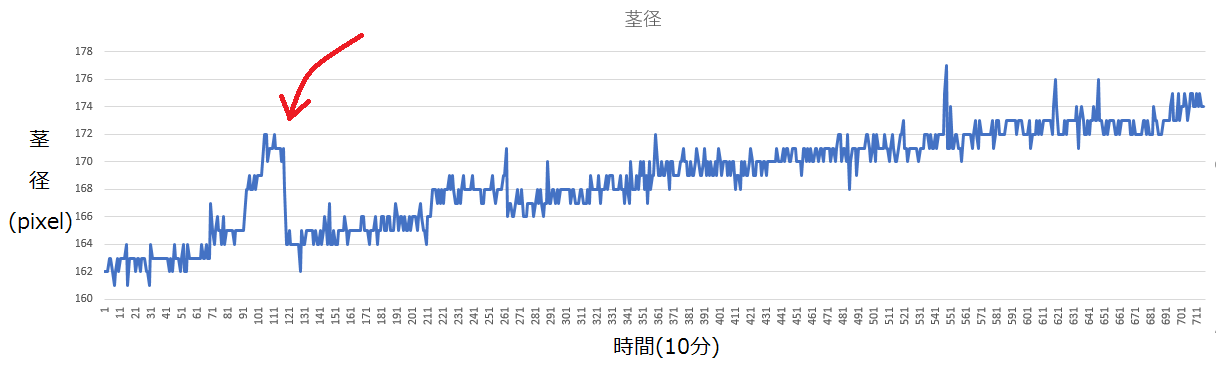

図7　茎径の計測結果

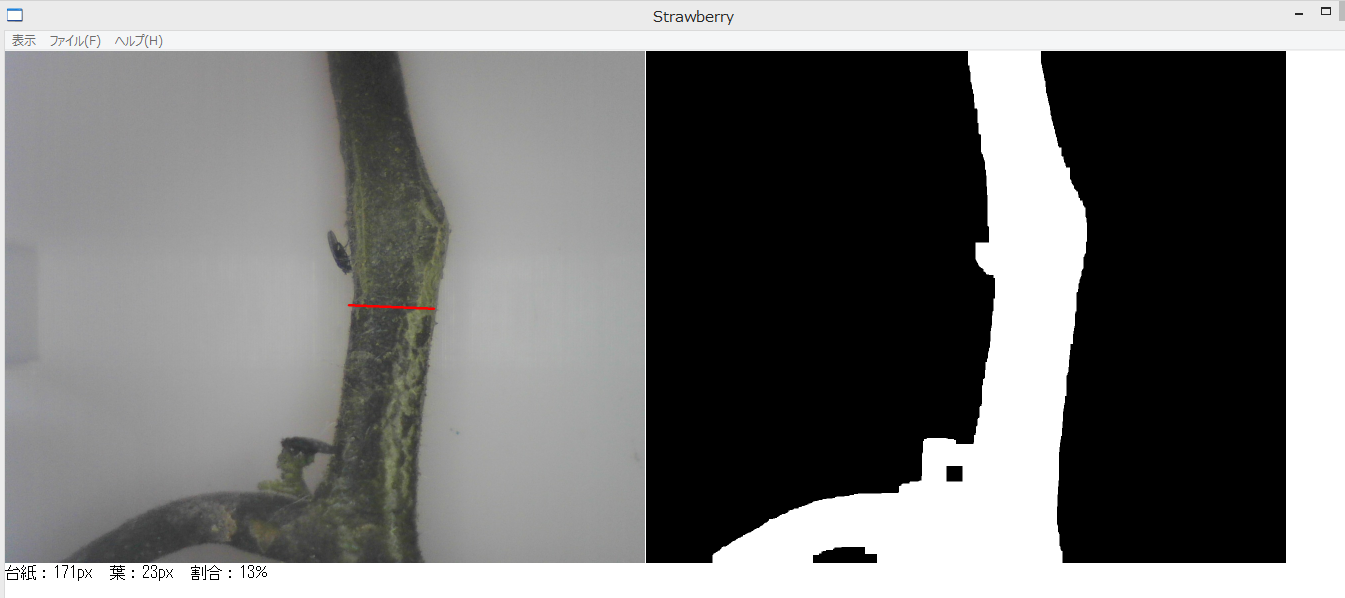

図8　茎径が大きく計測された部分の画像(左：虫がいる茎の画像、右：画像処理結果)

４．おわりに

　今回はUSB接写カメラを使ったトマトの茎径計測の事例紹介をしました。
　画像から茎だけを抽出する方法として、ステレオカメラによる3D計測やディープラーニングによる認識などが考えられますが、PCの処理能力と画像処理のバランスを検討しながら今後も改良を進めて行きます。
