SNCM439の金属組織と旧オーステナイト結晶粒界
1.はじめに
前々回
と
前回
では機械構造用炭素鋼S45Cと機械構造用合金鋼SCM435について、焼入温度や保持時間を変えたときに金属組織や旧オーステナイト結晶粒の大きさがどのように変わるか調べました。今回は、機械構造用合金鋼SNCM439について同様な実験を行ったので結果を紹介します。
2.実験
・供試材 :SNCM439(φ38×10mm)、カッコ内は試料の大きさ
・実験装置:ヤマト科学(株) 電気マッフル炉 F0410
(株)ニコンインステック 倒立型金属顕微鏡 TME3000U-NR型
・熱処理 :焼入温度…850℃, 900℃, 950℃、保持時間…15分, 60分、冷却…油冷
焼戻し… 600℃で2時間保持後に空冷
・金属組織:試験片断面を鏡面研磨および腐食後、金属顕微鏡で観察
・腐食液 :①硝酸アルコール溶液 HNO
3
3ml、エチルアルコール 97ml
②(株)山本科学工具研究社製 AGSエッチャント
※
※50℃に加熱して15分浸漬後、1%水酸化ナトリウム水溶液で中和、水洗
3.実験結果
図1~3に、850、900、950℃の各温度で焼入れ後に600℃で焼戻した結果を示します。
前々回
や
前回
の結果と同様に、腐食液①で腐食すると焼戻しマルテンサイト組織が見られ、腐食液②で腐食すると旧オーステナイト結晶粒界が見られることが分かります。また、焼入温度が高いほど、保持時間が長いほど、金属組織や旧オーステナイト結晶粒は粗大化することが分かります。
ここで、一般的に、旧オーステナイト結晶粒が大きいと深くまで焼きが入ります。焼入温度を高くすると旧オーステナイト結晶粒が大きくなるため、深くまで焼きが入ります。このため、大物部品などに内部まで焼きを入れたい場合、焼入温度を高めにして焼入れすることがあります。この際、旧オーステナイト結晶粒や金属組織が粗大化するため、耐衝撃性(靭性)の低下に注意が必要です。

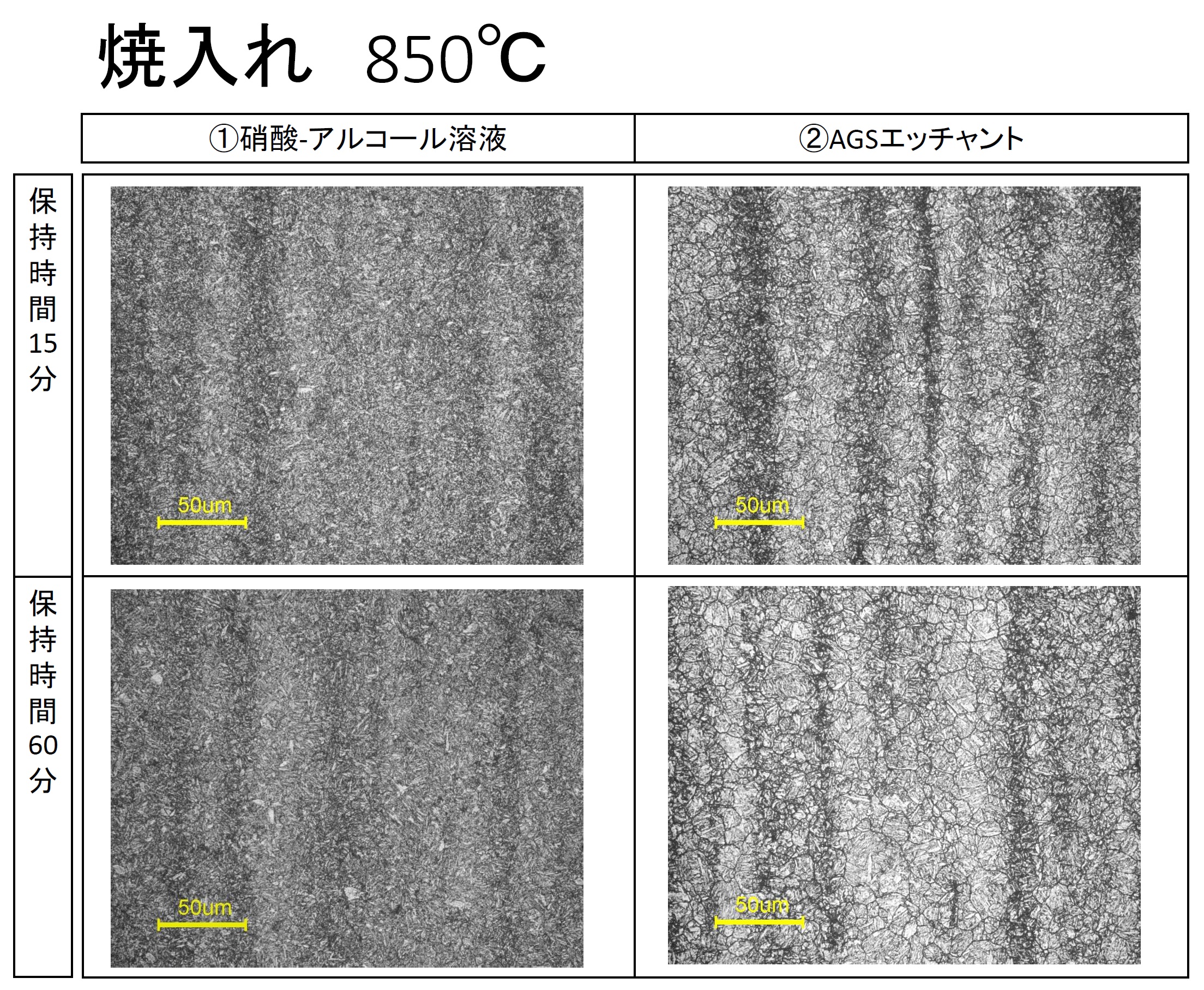

図1 焼入温度850℃の結果

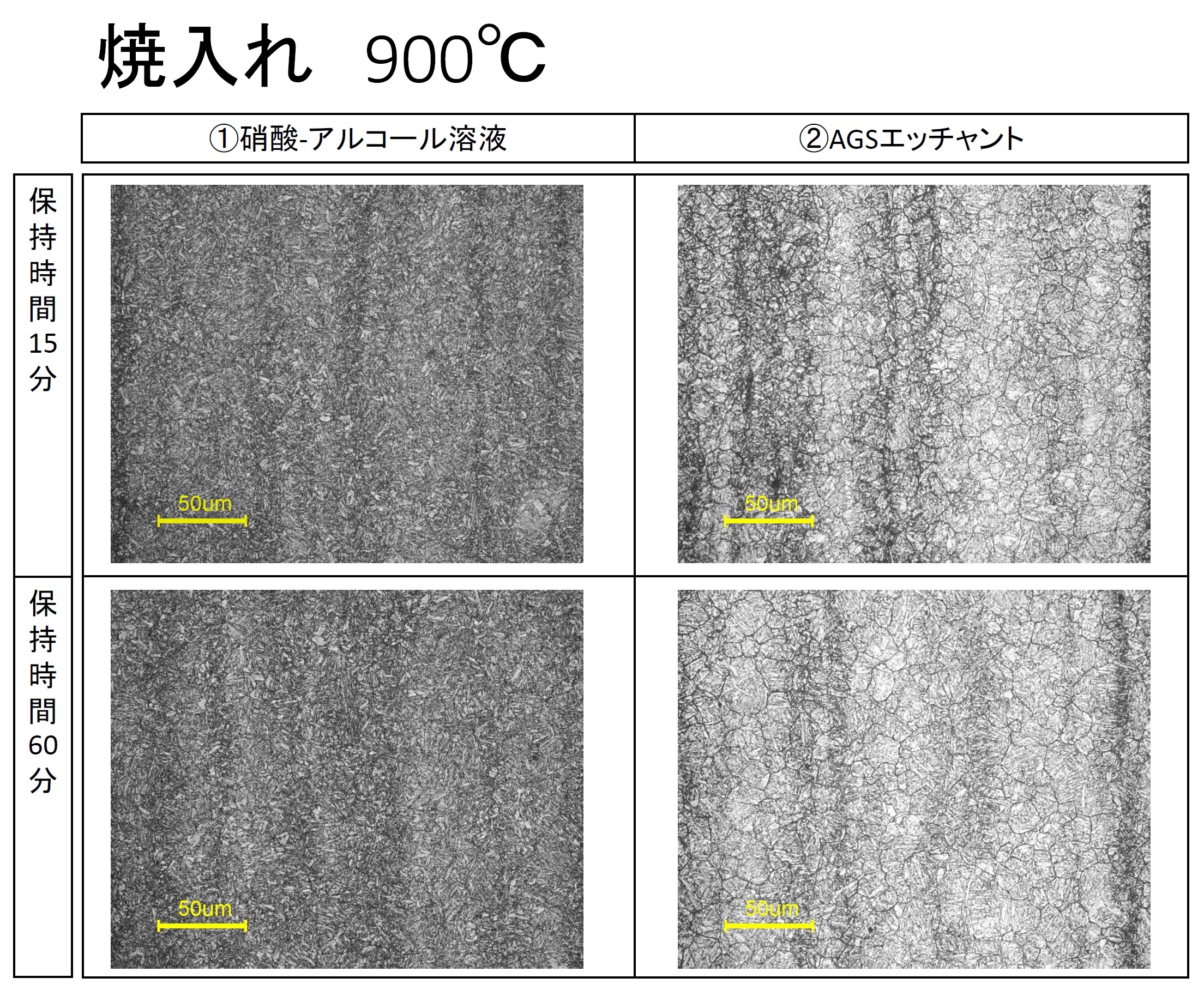

図2 焼入温度900℃の結果

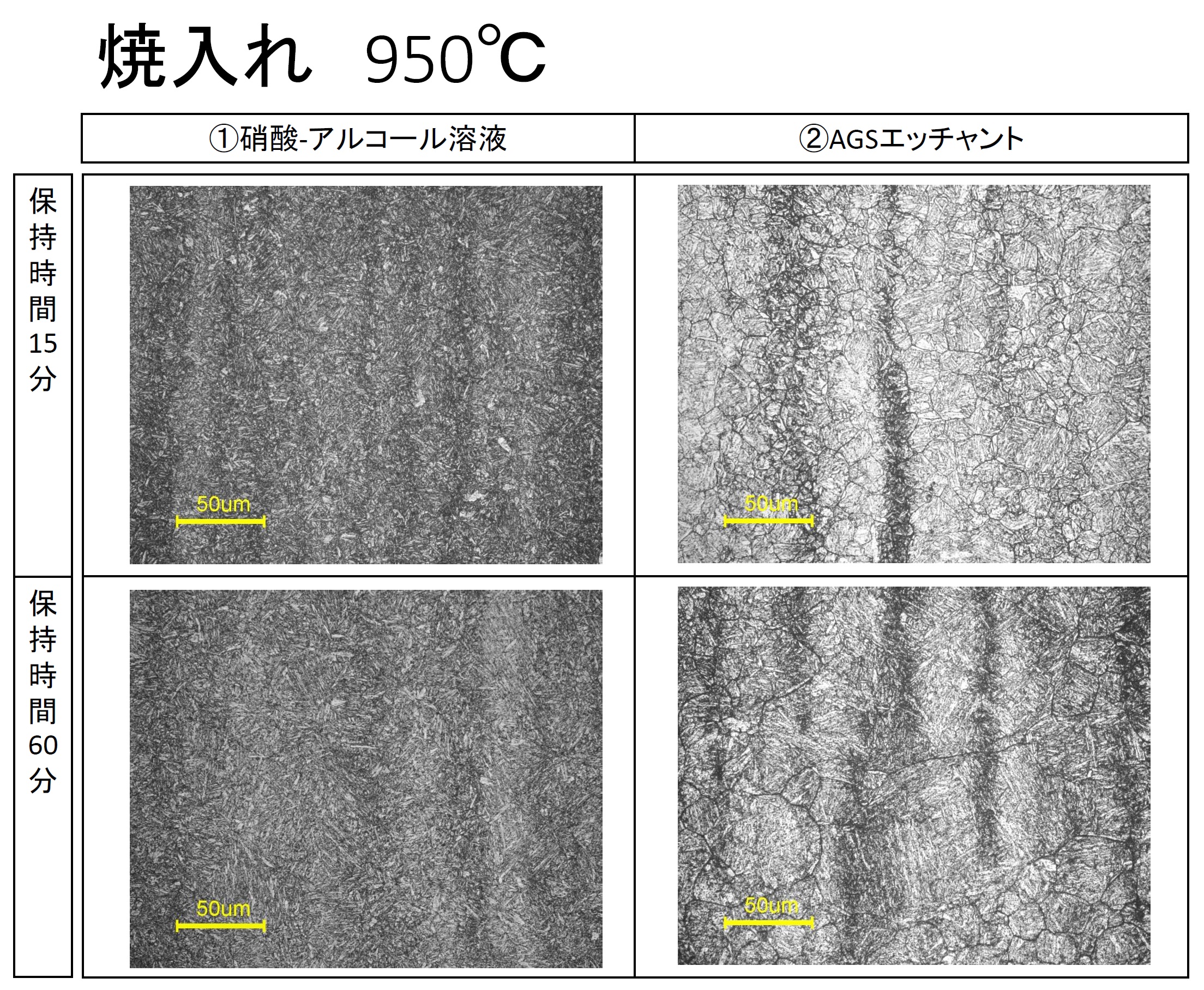

図3 焼入温度950℃の結果
